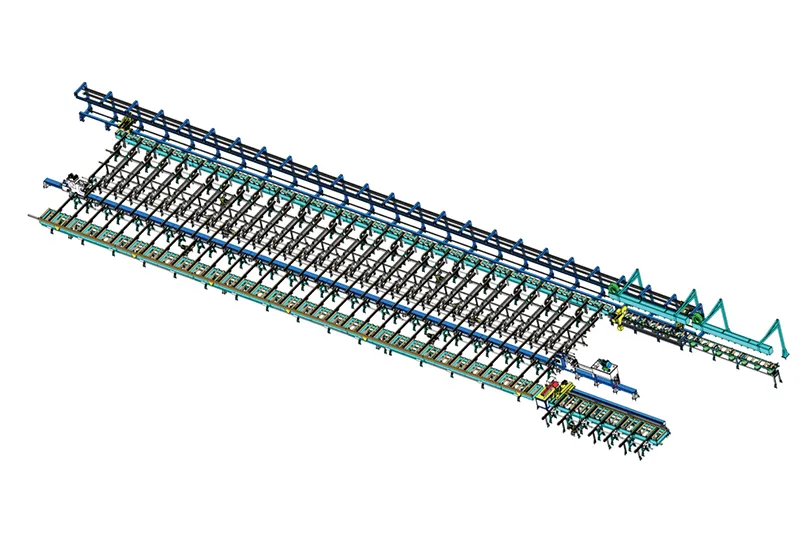

طاولة التبريد
Cooling Table
نظام ناقل لتبريد نقل الحزام المستخدم في عملية بثق الألومنيوم لتبريد ومعالجة قطاعات الألومنيوم
معدات بثق الألومنيوم
طاولة التبريد
Cooling Table
نظام ناقل لتبريد نقل الحزام المستخدم في عملية بثق الألومنيوم لتبريد ومعالجة قطاعات الألومنيوم
صممت طاولة التبريد لمعدات بثق الألومنيوم التي تبلغ قدرتها 1650 طن وأكثر، أو لمعالجة قطاعات عالية الدقة. تتميز بمعدات تقويم هيدروليكية تصل قدرتها إلى 500 طن، وتستخدم نظام ناقل متحرك لمنع خدوش سطح القطاعات، وهي مشكلة شائعة في معدات التبريد التقليدية. صنع سطح المعدة من لباد Kevlar المقاوم لدرجات الحرارة العالية، مما يوفر قدرة فائقة على التكيف مع الحرارة. كما تتضمن طاولة منشار هوائية ثابتة الطول بدقة قطع تبلغ ±0.8 مم.
المواصفات
| قياس قطاعات الألومنيوم | عرض المقطع العرضي: من 20 إلى 200 مم السمط: من 1 إلى 10 مم الطول: من 1 إلى 10 متر |
| سرعة النقل | من 1 إلى 10 متر في الدقيقة |
| القدرة الإنتاجية المقننة | من 1 إلى 10 طن في الساعة أو من 100 إلى 1000 متر في الساعة |
| قدرة المحرك | قدرة محرك الناقل: من 1 إلى 10 كيلو وات قدرة محرك مروحة التبريد: من 3 إلى 20 كيلو وات |
| أبعاد الماكينة | الطول: من 5 إلى 20 متر العرض: من 1 إلى 5 متر الارتفاع: من 1 إلى 3 متر |
| وزن الماكينة | من 1 إلى 10 طن |
الخصائص
- يستخدم خيارات تبريد فعالة مثل تبريد الهواء أو تبريد الماء أو هياكل تبريد مصممة خصيصاً لتسريع تبديد الحرارة وتقليل وقت التبريد بشكل كبير.
- تتميز بأنظمة تحكم PLC أو CNC، مما يتيح وظائف التغذية والنقل والتفريغ الآلية. هذا يقلل من التدخل اليدوي، ويعزز كفاءة الإنتاج، ويضمن ثبات جودة المنتج.
- المكونات القابلة للتعديل والأجزاء القابلة للتبديل تجعلها مناسبة لمختلف قطاعات الألومنيوم ذات المواصفات والأشكال المختلفة، وتلبي متطلبات الإنتاج المتنوعة.
- تم تجهيز بعض طاولات التبريد بمناشير هوائية ثابتة الطول، مما يوفر دقة قطع تصل إلى ±0.8 مم.
- المكونات سهلة الفك والاستبدال، مما يبسط الصيانة اليومية ويقلل تكاليف الإصلاح ووقت التوقف. هذا يعزز عمر المعدات الافتراضي وموثوقيتها التشغيلية.
- تتكامل طاولة التبريد بسلاسة مع مكابس بثق الألومنيوم، وآلات السحب، وأفران التقادم، ومعدات الإنتاج الأخرى، مما يخلق خط إنتاج مستمر وآلي بالكامل لقطاعات الألومنيوم.
خيارات طاولة التبريد
| سعة التحميل | بوصة | القياس (طول×عرض) | حمولة النقالة | القدرة الكلية لطاولة التبريد | نوع النقالة |
| 3.5" | 26000×6000mm | 20t | 40kW | نظام نقالة لشخصين | |
| 3.5" | نظام نقالة لشخص واحد | ||||
| 4" | 26000×6000mm | 20t | 40kW | نظام نقالة لشخصين | |
| 4" | نظام نقالة لشخص واحد | ||||
| 5" | 26000×6000mm 32000×6000mm |
30t | 50kW | نظام نقالة لشخصين | |
| 5" | نظام نقالة لشخص واحد | ||||
| 5.5" | 26000×6000mm 32000×6000mm |
40t | 50kW | نظام نقالة لشخصين | |
| 5.5" | نظام نقالة لشخص واحد | ||||
| 6" | 32000×7000mm 38000×8000mm |
50-60t | 50kW | نظام نقالة لشخصين | |
| 6" | نظام نقالة لشخص واحد | ||||
| 6.5" | 38000×8000mm | 60t | 55kW | نظام نقالة لشخصين | |
| 6.5" | نظام نقالة لشخص واحد | ||||
| 7" | 38000×9000mm | 80t | 60kW | نظام نقالة لشخصين | |
| 7" | نظام نقالة لشخص واحد | ||||
| 7.5" | 38000×10000mm | 80-100t | 70kW | نظام نقالة لشخصين | |
| 7.5" | نظام نقالة لشخص واحد | ||||
| 8" | 38000×11000mm | 100-120t | 90kW | نظام نقالة لشخصين | |
| 8" | نظام نقالة لشخص واحد | ||||
| 9" | 42000×12000mm | 150-200t | 95kW | نظام نقالة لشخصين | |
| 9" | نظام نقالة لشخص واحد | ||||
| 10" | 42000×13000mm | 200t | 105kW | نظام نقالة لشخصين | |
| 10" | نظام نقالة لشخص واحد | ||||
| 12" | 45000×13000mm | 250-300t | 210kW | نظام نقالة لشخصين | |
| 12" | نظام نقالة لشخص واحد | ||||
| 12.5" | 45000×14000mm | 300-350t | 240kW | نظام نقالة لشخصين | |
| 12.5" | نظام نقالة لشخص واحد | ||||
| 13" | 45000×14000mm | 350-400t | 270kW | نظام نقالة لشخصين | |
| 13" | نظام نقالة لشخص واحد | ||||
| 14" | 45000×14000mm 50000×15000mm |
400-500t | 300kW | نظام نقالة لشخصين | |
| 14" | نظام نقالة لشخص واحد |
